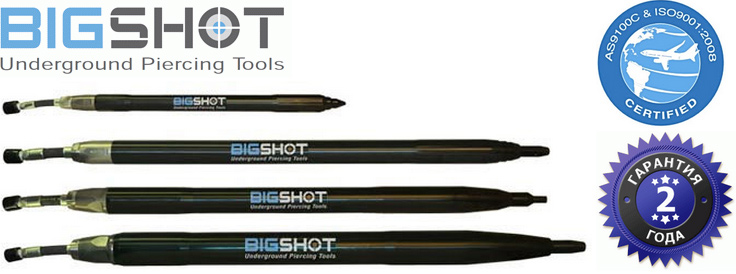

Пневмопробойники Big Shot применяются для бестраншейной прокладки коммуникаций и труб. Эти устройства работают на сжатом воздухе, в короткие сроки и с необычайной точностью пробивая грунт под железнодорожными насыпями, дорогами и т. п.
Скважина создается методом уплотнения грунта в стенки, а различные препятствия на пути разбиваются (стандартная длина проколов: 5–25 м). Пробитый канал (∅ от 50 до 140 мм) позже используется не только для прокладки водопроводных и газовых труб, но и для различных кабелей связи, а также систем полива и освещения.
Big Shot может применяться совместно с тросовой протягивающей установкой Tric Tools для замены и прокладки новых трубопроводов диаметром до 400 мм, что делает пневмопробойники пригодными не только для забивания стальных труб, но и для их разрушения.
Преимущества
Все модели линейки Big Shot спроектированы по высоким стандартам качества и обладают рядом несравненных преимуществ:
- Простота конструкции и долговечность работы благодаря использованию литых заготовок из хромоникелевой стали на станках с системой контроля CNC и с соблюдением четких размерных допусков.
- Низкая цена и стоимость обслуживания по сравнению с другими зарубежными аналогами. Кроме того, корпус Big Shot покрыт защитным фосфатным составом, который предотвращает появление ржавчины и уменьшает трение.
- Большая энергия удара (от 130 до 500 Дж) при низком потреблении воздуха и высокой скорости выполнения прокола.

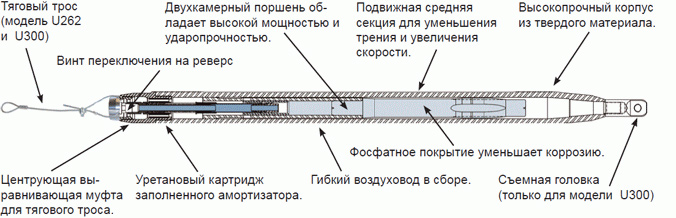

Сравнение моделей Big Shot и конструкция
| Энергия удара |
Диаметр |
Потребление воздуха/рабочее давление |
Длина |
Вес |
| 500 Дж |
100 мм |
2,1/6–7 М3/кг/см2 |
1498 мм |
48,6 кг |
| Энергия удара |
Диаметр |
Потребление воздуха/рабочее давление |
Длина |
Вес |
| 200 Дж |
76 мм |
1,4/6–7 М3/кг/см2 |
1397 мм |
34 кг |
| Энергия удара |
Диаметр |
Потребление воздуха/рабочее давление |
Длина |
Вес |
| 200 Дж |
67 мм |
1,5/6–7 М3/кг/см2 |
1397 мм |
25,4 кг |
| Энергия удара |
Диаметр |
Потребление воздуха/рабочее давление |
Длина |
Вес |
| 130 Дж |
55 мм |
0,7/6–7 М3/кг/см2 |
914 мм |
10,4 кг |
Аксессуары в комплекте с пневмопробойниками Big Shot
| Шланг для подачи воздуха (15,3 м) |
Смазывающее устройство (308 г) |
Синтетическая смазка (4 л) |
Расширители |
| U50-A1 |
L110-A001 |
L300-4L |
U300-27, U400-28 |
 |
 |
 |
 |
| Режущая головка |
Концевой удлинитель для присоединения протягиваемой трубы |
Концевик с тянущим тросиком |
Ключ для разборки |
Уровень |
| U300-33 |
U300-21 |
U300-26 |
U215-23, U262-23, U300-23, U400-23 |
U500-11 |
 |
 |
 |
