Reed — калифорнийская компания (США), производящая оборудование для подачи бетона с 1957 г. Продукция Reed включает: стационарные и прицепные бетононасосы, автобетононасосы, торкрет-установки и бетононасосы, интегрированные в мобильные бетонные заводы.
Любой из бетононасосов Reed может поставляться как в стационарном варианте (смонтированным на стальном поддоне под вилочный погрузчик), так и подготовленным для монтажа на имеющееся в распоряжении покупателя шасси.
Бетононасосы Reed представлены в сериях A, B и C.

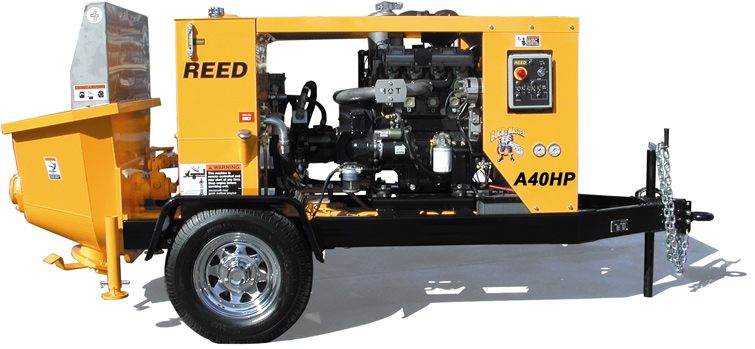

Бетононасосы А-Серии «Rockmaster» («Спец по камням»)
Смонтированные на шасси (прицепные) бетононасосы A30/A30HP/A40HP
Rockmaster — лучший бетононасос в своём классе, созданный с использованием инженерно-технических решений, разработанных для моделей высшего класса. Rockmaster представляет собой лучший объект для долгосрочных капиталовложений вследствие своей надёжности, неприхотливости, простоты в использовании, долговечности и мощности.
Rockmaster оснащён дизельным двигателем непрерывного действия мощностью 82 л. с. (61 кВт). Самая высокая мощность в своём классе обеспечивает универсальность бетононасоса. Он может быть использован как для прокачки жёстких бетонных смесей, так и для торкретирования (для применений, требующих повышенного давления, рекомендуется модель А40НР). Особенностями Rockmaster являются также гидравлическая система «открытая петля» и большой топливный бак.
Основные достоинства
- Мощный (82 л. с. или 61 кВт) дизельный двигатель непрерывного действия
- Поршневой гидравлический насос переменного разрежения (модели A30HP и A40HP)
- Роторный гидравлический насос (модель A30)
- Износостойкий S-образный шибер
- Небольшой вес
- Электронное управление
- Хромирование рабочих цилиндров, обеспечивающее большой срок службы
- Легко заменяемые чашки поршней
- Высокопрочная конструкция рамы
- Всего лишь 4 группы гидравлических шлангов (8 шлангов в сумме)
- Регулируемая опорная стойка прицепного устройства
- Система топливных фильтров (предварительный фильтр с водосепаратором и разделительный первичный фильтр)
Области применения
- Щебенистые бетоны
- Растворы
- Пескобетоны
- Торкретирование
- Стабилизация склонов
- Пруды и источники
- Плиты
- Скальная скульптура
- Шахты
- Сухой тампонаж
- Основания
- Инжектирование растворов
Дополнительные особенности
- Возможность реверса в любой точке цикла
- Регулируемая производительность
- Влагозащищённая по классу NEMA 4 панель управления
- Большая ёмкость радиатора охлаждения гидравлического масла
- Электрическая тормозная система
- Крылья и смонтированные заподлицо задние фонари
- Регулируемое штыревое прицепное устройство
- Решётка приёмного бункера
- Функция аварийной остановки
- Стальные поршни с уретановыми чашками
- Глубокое хромирование рабочих цилиндров
- Счётчик часов работы
- Шпоночный вал S-образного шибера
- Двойной гидравлический контур
- Самая высокая мощность и рабочее давление в своём классе
Доступные опции
- Беспроводное дистанционное управление
- 7-функциональное кабельное дистанционное управление (Вкл. / Выкл. / Реверс / Стоп / Сброс / Обороты / Частота)
- Ремиксер приёмного бункера (только для A40HP)
- Хромированные колёсные диски
- Шаровое прицепное устройство 58,7 мм
- Опоры винтового типа (регулируемые вручную)
- Комплект дюймовых инструментов (для иностранных покупателей)
- Комплект для обеспечения хода поршня в аварийном режиме
Модельный ряд
| Модель | A30 | A30HP | A40HP |
|---|---|---|---|
| Производительность, м3/ч | 23 | 23 | 31 |
| Рабочее давление, psi / бар | 903 / 62 | 903 / 62 | 1172 / 81 |
| Длина подачи по горизонтали*, м | 274* | 274* | 297* |
| Высота подъёма по вертикали*, м | 107* | 107* | 122* |
| Дизельный двигатель Perkins, л. с. / кВт | 82 / 61 | 82 / 61 | 82 / 61 |
| Главный гидравлический насос | Роторный насос | Переменного разрежения 71 см3 |
Переменного разрежения 100 см3 |
| Диаметр рабочего цилиндра, мм | 127 | 127 | 152 |
| Ход поршня, мм | 762 | ||
| Максимальный размер заполнителя, мм | 25 | 25 | 38 |
| Объём приёмного бункера, л | 283 | ||
| Высота приёмного бункера, мм | 1016 | ||
| Объём гидравлического масла, л | 151 | ||
| Объём топливного бака, л | 110 | ||
| Диаметр выпуска, мм | 127 | ||
| Размеры (Д х Ш х В), мм | 4064 x 1549 x 1626 | ||
| Вес (примерно), кг | 2087 | 2087 | 2159 |
* Указанные дистанции и производительность являются теоретическими и определяются стандартными общепринятыми методами. Реальные параметры могут существенно отличаться от указанных в зависимости от сочетания возможностей бетононасоса (рабочего давления, мощности), прокачиваемого материала (состава, подвижности, характеристик местного песка и щебня) и конфигурации магистрали (диаметра бетоноводов, их типа (трубы или шланги), количества переходов на меньший диаметр и поворотов). Максимальные значения производительности, рабочего давления, и дистанций не могут быть достигнуты одновременно. Спецификации могут быть изменены в любое время без предварительного уведомления.

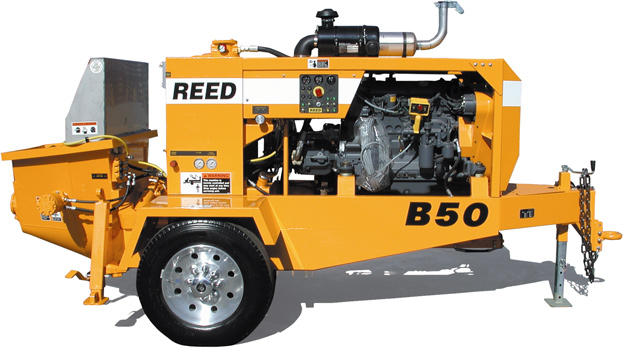

Бетононасосы B-Серии
Смонтированные на шасси (прицепные) бетононасосы B20/B20HP/B50/B50HP/B60/B70
Эти надёжные бетононасосы оснащены гидравлической системой «открытая петля» и гидравлическими насосами переменного разрежения. Все бетононасосы В-серии теперь оснащаются дизельными двигателями Cummins, которые мощнее (при большем крутящем моменте), тише, более эффективны (имеют меньшие рабочие обороты) и имеют допуск ЕРА 3-го уровня (110 л. с. или 130 л. с./ 82 кВт или 97 кВт).
Простота конструкции бетононасосов В-Серии обеспечивает простоту диагностики неисправностей и технического обслуживания. Широкий диапазон значений производительности и рабочего давления делает В-Серию лучшим исполнителем любой задачи.
Основные достоинства
- Reed PLC (Програмируемый логический контроллер). Обеспечивает самодиагностику с индикацией на ЖК-дисплее, упрощает регулировку и модернизацию
- Регулировка производительности и частоты оборотов двигателя на пульте дистанционного управления
- Регулируемый клапан усилия перекидки шибера
- Износостойкий S-образный шибер
- Хромирование рабочих цилиндров, обеспечивающее большой срок службы
- Высокопрочная конструкция рамы (самое мощное шасси на рынке)
- Встроенный инструментальный ящик
- В гидравлической системе использованы только самые распространённые гидравлические шланги
Области применения
- Торкретирование
- Подача бетона
- Инжектирование растворов
- Основания
- Стабилизация склонов
- Плавательные бассейны
- Огнезащитные материалы
- Скальная скульптура
- Шахты
- Сухой тампонаж
- Тампонаж текучими материалами
Дополнительные особенности
- Сверхмощная стальная рама
- Влагозащищённая по классу NEMA 4 панель управления
- Возможность реверса в любой точке цикла
- Большая ёмкость радиатора охлаждения гидравлического масла
- Полностью регулируемая производительность
- Электрическая тормозная система
- Крылья и смонтированные заподлицо задние фонари
- 2 мощные опорные стойки
- Регулируемое штыревое прицепное устройство
- Решётка приёмного бункера
- Автоматический сброс давления при выключении
- Кованые стальные поршни с уретановыми чашками
- Глубокое хромирование рабочих цилиндров
- Счётчик часов работы / тахометр
- Кнопка аварийной остановки
- 5-функциональное кабельное дистанционное управление
- Двойной гидравлический контур
- Самое высокое стандартное рабочее давление в своём классе
- Широкая колея в сочетании с низким центром тяжести
- Приёмный бункер для жёстких смесей (только на B70)
Доступные опции
- Беспроводное дистанционное управление (Вкл. / Выкл. / Реверс / Стоп / Сброс / Обороты / Частота)
- Гидравлические опорные стойки
- Ремиксер приёмного бункера
- Двухцилиндровый узел перекидки шибера (на B70 входит в стандартную комплектацию)
- Вибратор решётки приёмного бункера
- Алюминиевые колёсные диски
- Гидравлическая тормозная система с тормозной серьгой
- Насос для химических добавок
- Счётчик ходов поршня
- Электрический двигатель
- Комплект подъёмных проушин
- Комплект для обеспечения хода поршня в аварийном режиме
- Увеличенный приёмный бункер (увеличивает объём примерно до 450 л)
- Изнашиваемые детали из карбидных сплавов
- Мойка высокого давления с гидравлическим приводом
Модельный ряд
| Модель | B20 | B20HP | B50 | B50HP | B60 | B70 |
|---|---|---|---|---|---|---|
| Производительность, м3/ч | 15 | 15 | 38 | 38 | 46 | 54 |
| Рабочее давление, psi / бар | 1664 / 115 | 2113 / 145 | 1361 / 94 | 1361 / 94 | 1174 / 81 | 1000 / 69 |
| Длина подачи по горизонтали*, м | 503* | 670* | 365* | 365* | 290* | 228* |
| Высота подъёма по вертикали*, м | 213* | 267* | 137* | 137* | 114* | 91* |
| Дизельный двигатель Cummins, л. с. / кВт | 110 / 82 | 110 / 82 | 110 / 82 | 130 / 97 | 110 / 82 | 130 / 97 |
| Главный гидравлический насос, см3 / об | 71 | 100 | 140 | 140 | 140 | 140 |
| Диаметр рабочего цилиндра, мм | 102 | 102 | 152 | 152 | 152 | 178 |
| Ход поршня, мм | 914 | |||||
| Максимальный размер заполнителя, мм | 19 | 19 | 38 | 38 | 38 | 38 |
| Объём приёмного бункера, л | 283 | 283 | 340 | 340 | 340 | 400** |
| Высота приёмного бункера, мм | 1067 | 1067 | 1067 | 1067 | 1067 | 1143** |
| Объём гидравлического масла, л | 197 | |||||
| Объём топливного бака, л | 91 | |||||
| Диаметр выпуска, мм | 102 | 102 | 127 | 127 | 127 | 127 |
| Размеры (Д х Ш х В), мм | 4318 x 1879 x 2108 | |||||
| Вес (примерно), кг | 2718 | 2718 | 2991 | 2991 | 3063 | 3173 |
* Указанные дистанции и производительность являются теоретическими и определяются стандартными общепринятыми методами. Реальные параметры могут существенно отличаться от указанных в зависимости от сочетания возможностей бетононасоса (рабочего давления, мощности), прокачиваемого материала (состава, подвижности, характеристик местного песка и щебня) и конфигурации магистрали (диаметра бетоноводов, их типа (трубы или шланги), количества переходов на меньший диаметр и поворотов). Максимальные значения производительности, рабочего давления, и дистанций не могут быть достигнуты одновременно. Спецификации могут быть изменены в любое время без предварительного уведомления.
** Приёмный бункер для жёстких смесей.

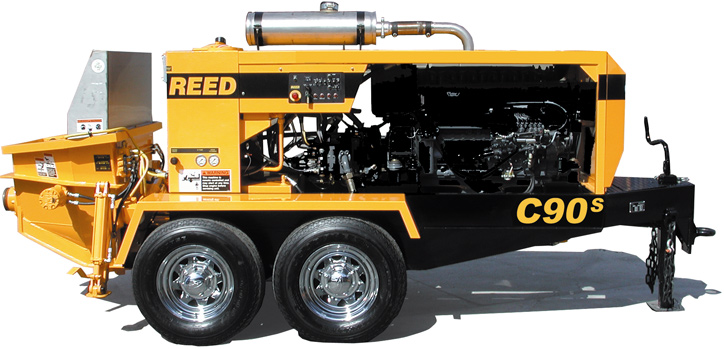

Бетононасосы C-Серии
Смонтированные на шасси (прицепные) бетононасосы C50S/C50SS/C70S/C70SS/C90S
Бетононасосы Reed С-Серии оснащены гидравлической системой Rexroth «закрытая петля», двухосным шасси и двухцилиндровым узлом перекидки шибера. Эти высокопроизводительные насосы превосходят требования, выдвигаемые к технике даже при работе в самых экстремальных условиях. Reed — это первый в мире производитель, который применил технологии автобетононасосов высшего класса при производстве прицепных бетононасосов.
Надёжные и мощные бетононасосы С-Серии разработаны так, чтобы противостоять самым тяжёлым условиям, которые могут возникнуть на строительной площадке. Выдающиеся инженерные решения, лучшие технологии, компоненты высшего качества и высочайшая квалификация персонала делают бетононасосы С-Серии самыми надёжными насосами на рынке.
Основные достоинства
- Гидравлическая система Rexroth «закрытая петля»
- Дизельные двигатели Cummins — мощнее (при большем крутящем моменте), тише, более эффективны (имеют меньшие рабочие обороты) и имеют допуск ЕРА 3-го уровня
- Reed PLC (Програмируемый логический контроллер) Обеспечивает самодиагностику с индикацией на ЖК-дисплее, упрощает регулировку и модернизацию
- Регулировка производительности и частоты оборотов двигателя на пульте дистанционного управления
- Самое высокое усилие перекидки шибера на рынке
- Износостойкие детали из карбидных сплавов
- Гидравлические опорные стойки
- Высокопрочная конструкция рамы (самое мощное шасси на рынке)
- Двухосное шасси 2х3182 кг
- 76-миллиметровый шпоночный вал износостойкого S-образного шибера
- Рабочий ход поршня 1067 мм
- Специальный усиленный приёмный бункер высокого давления
Дополнительные особенности
- Регулируемый клапан усилия перекидки шибера
- Брызгозащита бункера из нержавеющей стали
- Глубокое хромирование рабочих цилиндров
- Топливный бак большого объёма с индикатором
- Влагозащищённая по классу NEMA 4 панель управления
- Большая ёмкость радиатора охлаждения гидравлического масла
- Дистанционное управление с кабелем 15 м: a) Вкл./Выкл; b) Подача/Реверс; c) Регулировка частоты, ходов поршня (перекидки шибера); d) Регулировка оборотов двигателя; e) Регулировка производительности гидравлического насоса.
- Счётчик часов работы / тахометр
- Возможность реверса в любой точке цикла
- Функция аварийной остановки
- 76-миллиметровый шпоночный вал износостойкого S-образного шибера
- Дизельные двигатели Cummins с допуском ЕРА 3-го уровня
- В гидравлической системе использованы только самые распространённые гидравлические шланги
- Решётка приёмного бункера
Доступные опции
- Беспроводное дистанционное управление
- Мойка высокого давления с гидравлическим приводом
- Вибратор решётки приёмного бункера
- Насос для химических добавок
- Счётчик ходов поршня
- Подъёмные проушины
- Электрический двигатель вместо дизельного
- Тормозная система с тормозной серьгой
Модельный ряд
| Модель | C50S | C50SS | C70S | C70SS | C90S H.V. | C90S H.P. |
|---|---|---|---|---|---|---|
| Производительность, м3/ч | 38 | 41 | 54 | 56 | 69 | 56 |
| Рабочее давление, psi / бар | 1530 / 105 | 2000 / 138 | 1125 / 78 | 1469 / 102 | 896 / 62 | 1469 / 102 |
| Длина подачи по горизонтали*, м | 434* | 610* | 305* | 411* | 305* | 411* |
| Высота подъёма по вертикали*, м | 175* | 244* | 130* | 168* | 130* | 168* |
| Дизельный двигатель Cummins, л. с. / кВт | 160 / 119 | 220 / 164 | 160 / 119 | 220 / 164 | 220 / 164 | 220 / 164 |
| Диаметр рабочего цилиндра, мм | 152 | 152 | 178 | 178 | 178 | 178 |
| Ход поршня, мм | 1067 | |||||
| Максимальный размер заполнителя, мм | 38 | |||||
| Объём стандартного приёмного бункера, л | 340 | 340 | – | – | – | – |
| Объём приёмного бункера для жёстких смесей, л | – | – | 410 | 410 | 410 | 410 |
| Высота стандартного приёмного бункера, мм | 1118 | 1118 | – | – | – | – |
| Высота приёмного бункера для жестких смесей, мм | – | – | 1194 | 1194 | 1194 | 1194 |
| Объём гидравлического масла, л | 227 | |||||
| Объём топливного бака, л | 148 | |||||
| Диаметр выпуска, мм | 127 | |||||
| Размеры (Д х Ш х В), мм | 4674 x 1803 x 2108 | |||||
| Вес (примерно, с маслами и топливом), кг | 3755 | 3755 | 3909 | 3909 | 3977 | 3977 |
* Указанные дистанции и производительность являются теоретическими и определяются стандартными общепринятыми методами. Реальные параметры могут существенно отличаться от указанных в зависимости от сочетания возможностей бетононасоса (рабочего давления, мощности), прокачиваемого материала (состава, подвижности, характеристик местного песка и щебня) и конфигурации магистрали (диаметра бетоноводов, их типа (трубы или шланги), количества переходов на меньший диаметр и поворотов). Максимальные значения производительности, рабочего давления, и дистанций не могут быть достигнуты одновременно.

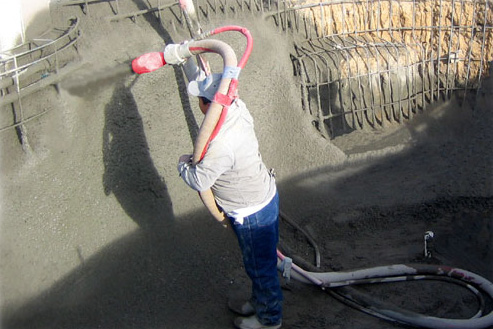

Торкрет установки Reed
Фрэнк Рид изобрел цемент-пушку бункерного типа более 50-ти лет назад. Сегодня компания Reed известна как лидер производства высококачественных торкрет установок. Торкрет установки компании Reed могут быть сконфигурированы для любых применений пневмобетона.
